Acción compuesta en entrepisos: ahorro y seguridad

El diseño y construcción de entrepisos bajo el sistema Steel Deck (Losacero o Metal Deck), es común en estructuras industriales y comerciales por su costo y eficiencia. En este artículo se presenta una breve explicación del funcionamiento de dicho sistema, y la función de los pasadores de corte en entrepisos metálicos.

El sistema Steel Deck consiste en un sistema de entramado de vigas que sostienen una lámina de metal, la cual se rellena de concreto. Este sistema es uno de los más económicos cuando se trata de entrepisos apoyados sobre estructura metálica, y presenta excelentes prestaciones.

El concreto debe reforzarse con acero por contracción, así como por momentos negativos para evitar el agrietamiento durante su vida útil. Los pasadores de corte son unos tornillos lisos que deben cumplir con la norma AWS D1.1, los cuales se colocan sobre las vigas y son responsables de la transmisión de acciones cortantes, logrando además el fenómeno de acción compuesta viga-losa.

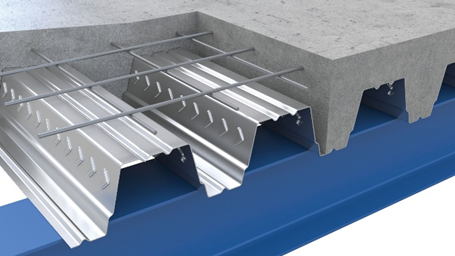

En las siguientes imágenes se aprecia un sistema Steel Deck con y sin pasadores de cortante, así como unos pasadores de cortante típicos.

En los mercados en donde no es fácil conseguir pasadores de cortante, se utilizan varillas corrugadas con dobleces a 90 grados, que no solo representan una mala práctica, sino también un uso ineficiente del sistema e incluso una vulnerabilidad del sistema ante cargas laterales.

Los pasadores de corte colocados correctamente (cantidad y separación), son capaces de conseguir la acción compuesta viga-losa, evitando el deslizamiento entre la losa y los miembros de apoyo, y permitiendo que dicha acción conjunta genere una disminución (ahorro) en el peso de las vigas.

En la siguiente figura se muestra un ejemplo de dicha acción, en donde se puede apreciar el deslizamiento de las superficies en el lado derecho, mientras en el lado izquierdo un comportamiento compuesto.

Somos especialistas en diseño y construcción de entrepisos metálicos. Contamos con pasadores de cortante para lograr la acción compuesta viga-losa, generando ahorro en el peso de la estructura, así como seguridad ante la incidencia de cargas laterales, como sismos.
